GUIDE DE CHOIX POUR STATION DE RELEVAGE DOMESTIQUE

NOTA : Ce guide de choix s'applique aux stations de relevage prévues pour les habitations individuelles de taille et configuration standard. Pour les installations spécifiques ou les installations collectives, veuillez nous consulter à l'adresse technique@jetly.fr

1. DÉFINITION DE L'EFFORT DE RELEVAGE

L'effort de relevage se calcule en fonction de 2 critères :

  • La longueur de refoulement
    ➔ Distance (en mètres linéaires) entre la station et le point de rejet à atteindre
  • La hauteur de relevage
    ➔ Dénivelé vertical (en mètres) entre le fond de station et le point de rejet
SCHÉMA DE PRINCIPE
HAUTEUR DE RELEVAGE
16M
15M
14M
13M
12M
11M
10M
9M
8M
7M
6M
5M
4M
3M
2M
1M
 10M20M30M40M50M60M70M80M90M100M
LONGUEUR DE REFOULEMENT
en mètres de PVC 63 (2 pouces)
RELEVAGE FAIBLE
RELEVAGE STANDARD
RELEVAGE MOYEN
RELEVAGE IMPORTANT
2. SÉLECTION DU MODÈLE DE STATION

En fonction du type d'installation prévu :

  • A. POSE HORS-SOL
    ➔ Garage, sous-sol, vide-sanitaire, coffrage
  • OU
  • B. POSE ENTERRÉE
    ➔ En extérieur sous espace-vert selon le fil d'eau entrée
Fil d'eau entrée (F.E.E) :
Profondeur d'enfouissement du tuyau qui amène les effluents dans la station.

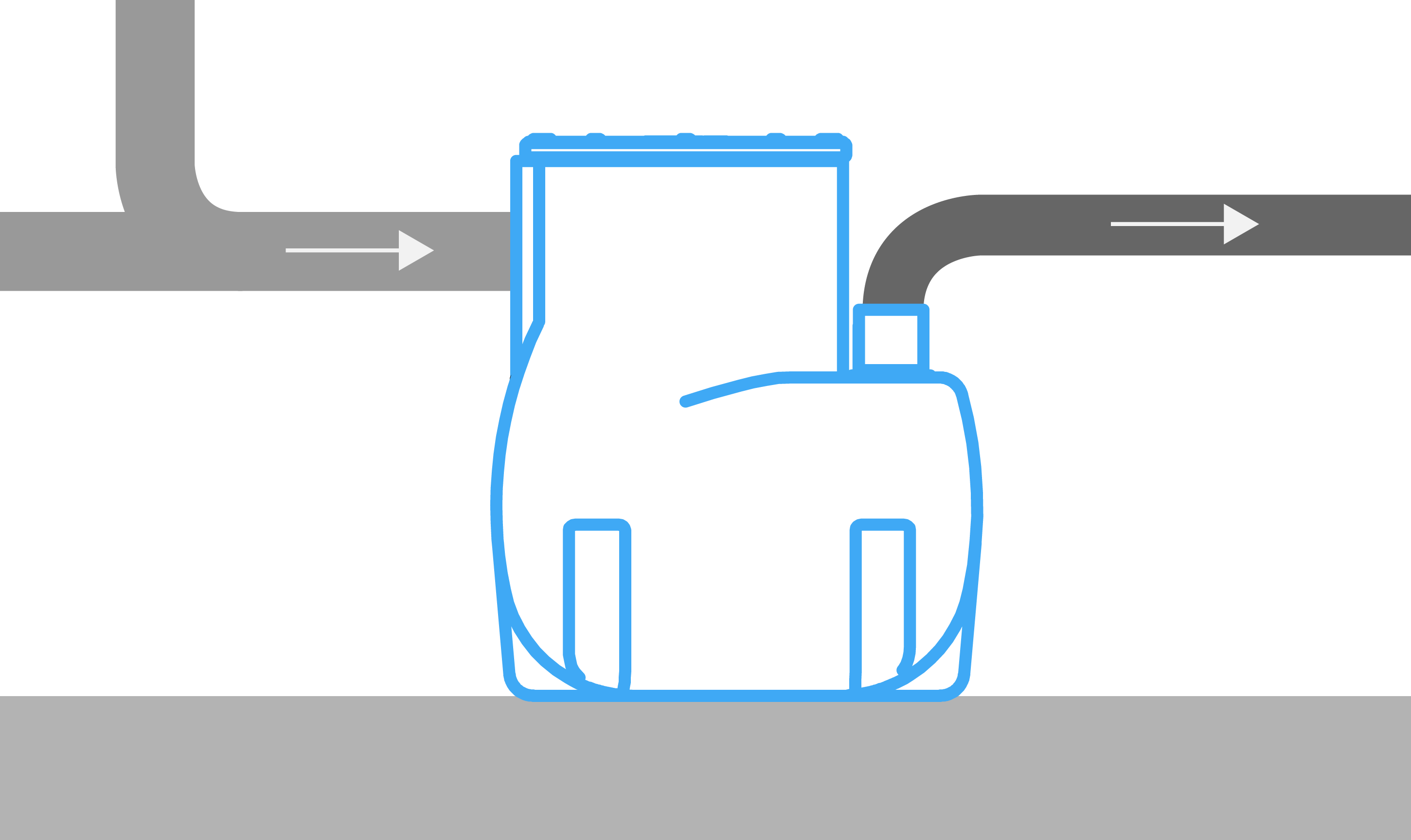

A.POSE HORS-SOL
POSE HORS-SOL
1 POMPE
FEKAFOS DSD 270/290RÉF.145010
FEKAFOS DSD 270/VX550RÉF.145012
FEKAFOS DSD 270/490RÉF.145011
FEKAFOS DSD 270/VS1200RÉF.145013
FEKAFOS DSD 270/125GRRÉF.146105
2 POMPES
BIFOS DR2P+ 270/290RÉF.145025
BIFOS DR2P+ 270/490RÉF.145026

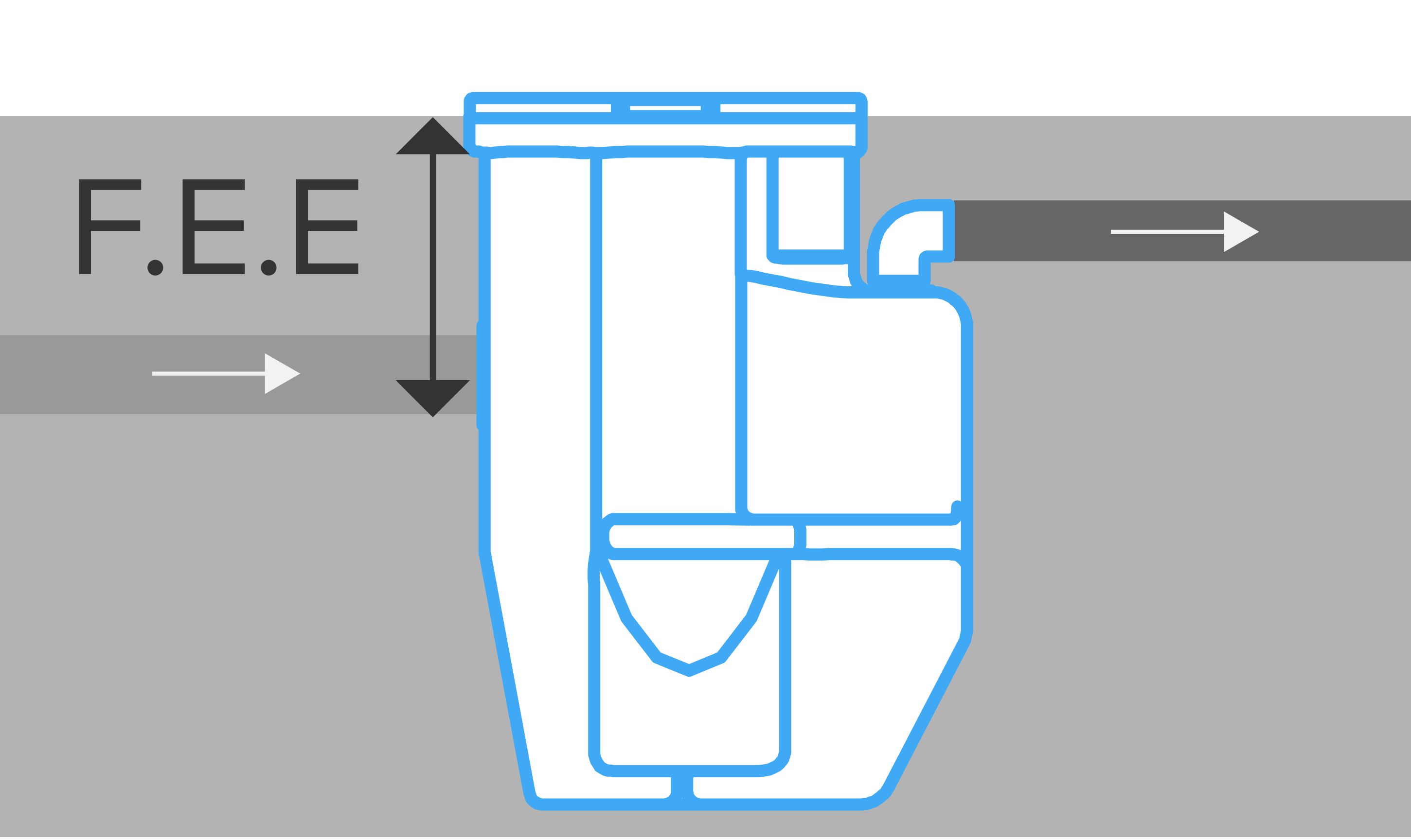

B.POSE ENTERRÉE
POSE ENTERRÉE
1 POMPE

F.E.E
200mm à 500mm

F.E.E
600mm à 1000mm

F.E.E
1050mm à 1450mm
FEK.ENTER 271/290RÉF.145000 MONOFOS 1400/290RÉF.145050 MONOFOS 1850/290RÉF.131284
FEK.ENTER 271/VX550RÉF.145002 MONOFOS 1400/VX550RÉF.145052 MONOFOS 1850/VX550RÉF.131285
FEK.ENTER 271/490RÉF.145001 MONOFOS 1400/490RÉF.145051 MONOFOS 1850/490RÉF.131286
FEK.ENTER 271/VS1200RÉF.145003 MONOFOS 1400/VS1200RÉF.145053 MONOFOS 1850/VS1200RÉF.131287
FEK.ENTER 271/125GRRÉF.146056 MONOFOS 1400/125GRRÉF.131268
