GUIDE D'INSTALLATION
Préambule :
Avant de commencer votre installation, il est important de valider les points suivants :
- La distance entre la pompe et l’habitation (ou le point d’eau le plus éloigné) ne doit pas excéder 30 mètres linéaires.
- La hauteur verticale entre la pompe et le point le plus élevé de l’installation ne doit pas dépasser 10 mètres.
- Prévoir un fourreau de liaison entre la cuve et l’habitation avec un diamètre suffisant pour installer 2 tuyaux (refoulement et remplissage) ainsi que 2 câbles électriques (pompe et flotteur)
- Diamètre conseillé pour le tuyau de refoulement : 32mm ext.
- Les éléments de plomberie (raccords, tuyaux etc…) ainsi que les rallonges de câble électrique (pompe et flotteur) sont à prévoir par vos soins.
- Le récupérateur d'eau de pluie doit répondre aux impératifs de disconnexion du réseau d'eau potable pour être conforme à la réglementation en vigueur
![schema de montage kito jetly](https://www.jetly.com/media/cms/guide_kito/schema-principe-kito-jetly_1.jpg)

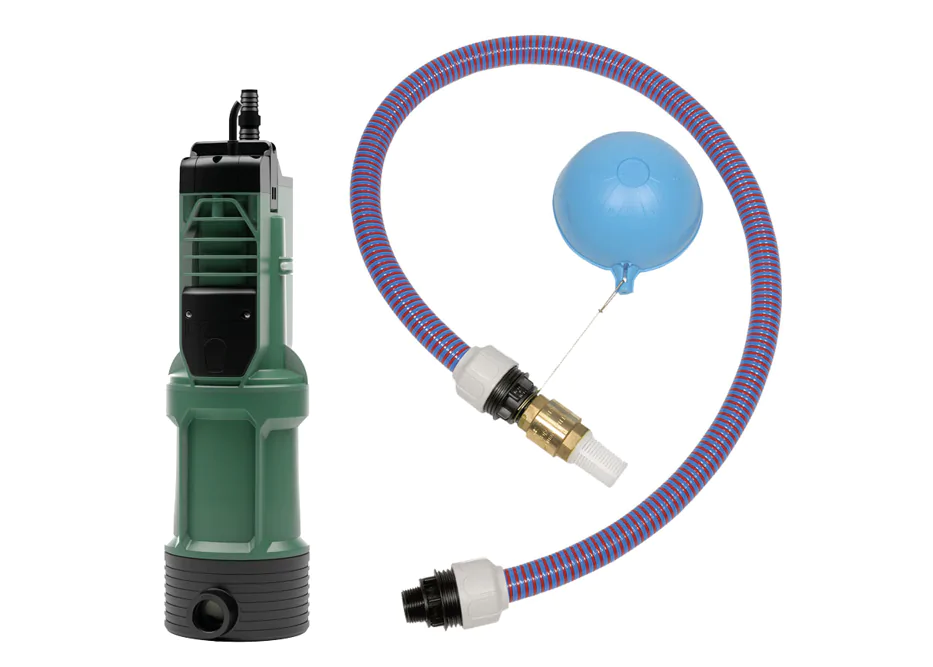

1. Raccorder le kit d’aspiration flottant:
Il suffit de visser le raccord mâle du kit d’aspiration directement dans l’orifice de la pompe. Il faut veiller également à ce que l’épingle du flotteur soit correctement attachée à la crépine d’aspiration.
![](https://www.jetly.com/media/cms/guide_kito/raccordement-kit-aspiration-flottant-pour-divertron-jetly.jpg)
2. Installation de la pompe dans la cuve:
La pompe DIVERTRON est 100% automatique et ne nécessite aucun réglage particulier pour fonctionner. Il faut cependant veiller à ce que l’étanchéité entre le raccord de sortie et le tuyau de refoulement soit correctement réalisée pour éviter les démarrages intempestifs. La pompe doit être impérativement installée en position verticale (fig. 2 ) Il est conseillé d’attacher la pompe avec des colliers de serrage au tuyau de remplissage de la cuve (fig. 3 )
![](https://www.jetly.com/media/cms/guide_kito/montage-divertron-kito.jpg)
3. Installation du réservoir à vessie:
Le réservoir doit être monté sur la tuyauterie de refoulement de la pompe à l’intérieur d’un local technique ou directement dans l’habitation. Il s’installe en piquage sur un raccord (non fourni) adapté à la nature du réseau. Un fois installé il est important de contrôler la pression d'air avec un manomètre et régler cette dernière aux alentours de 1,2 bar
![](https://www.jetly.com/media/cms/guide_kito/kito-Installation-reservoir-a-vessie-jetly.jpg)
4. Installation du flotteur de commande électrovanne:

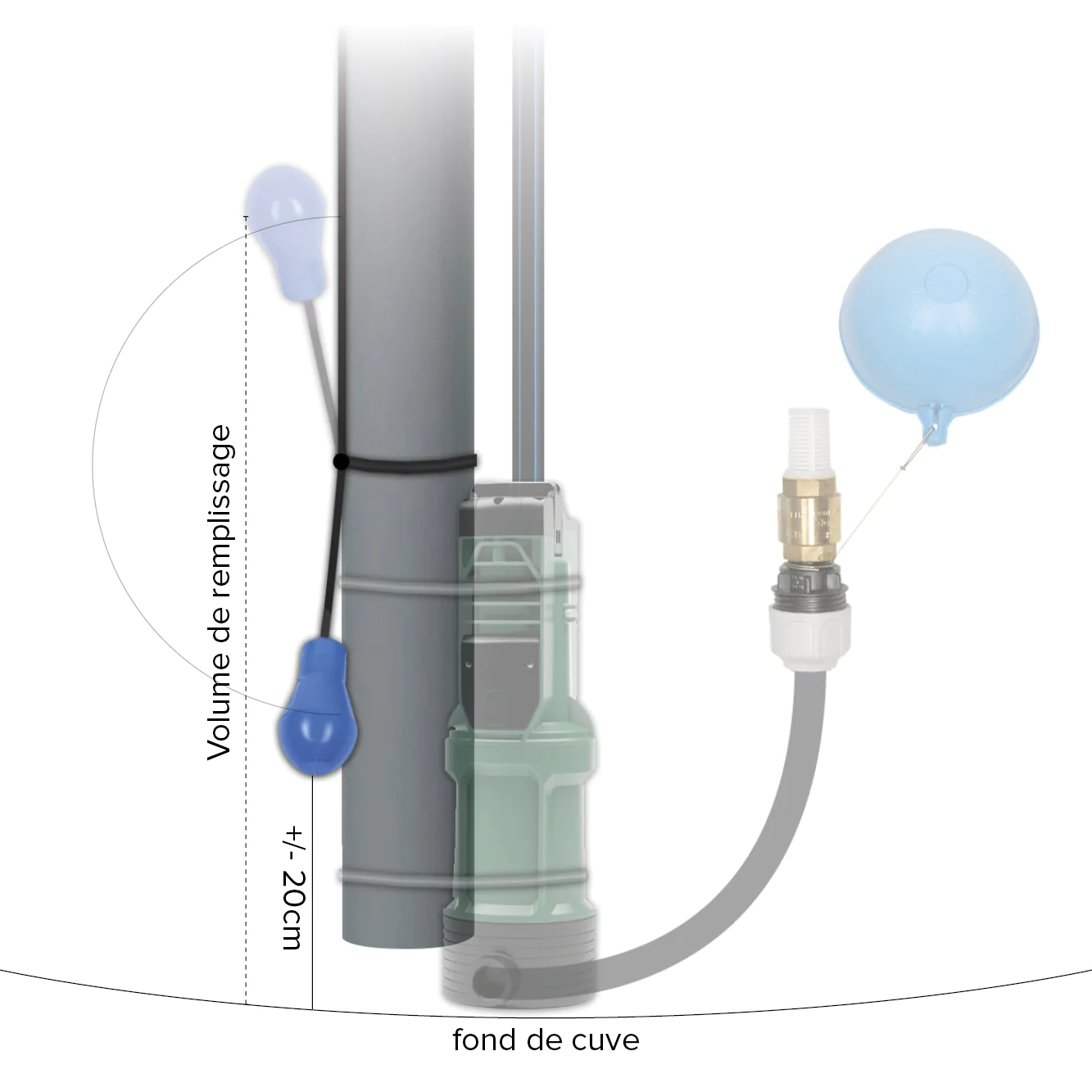

Celui-ci se monte directement dans la cuve de récupération et doit-être installé de sorte à ce que sa position basse (cuve vide) soit située à 20 cm du fond de la cuve environ. Il est également impératif de créer un point d’attache fixe (collier ou contrepoids) pour permettre au flotteur de monter ou descendre avec le niveau d’eau de la cuve. Il suffit ensuite d’insérer la prise gigogne dans une prise secteur 230V.
![](https://www.jetly.com/media/cms/guide_kito/kito-animation-remplissage-cuve-jetly.gif)
La faible course du flotteur de remplissage permet de limiter le volume d'eau soutiré sur le réseau de ville. Le but étant de toujours donner la priorité aux eaux de pluie.
![](https://www.jetly.com/media/cms/guide_kito/montage-flotteur-divertron-kito.jpg)
5. Préparation de l’électrovanne de remplissage:
A la réception du KIT’O, l’électrovanne et le solénoïde sont à raccorder ensemble avant l’installation sur le réseau.
![](https://www.jetly.com/media/cms/guide_kito/kito-preparation-electrovanne-jetly-1-3.jpg)
![](https://www.jetly.com/media/cms/guide_kito/kito-preparation-electrovanne-jetly-2-3.jpg)
![](https://www.jetly.com/media/cms/guide_kito/kito-preparation-electrovanne-jetly-3-3.jpg)
6. Installation de l'électrovanne:
L’électrovanne est à positionner en intérieur sur la tuyauterie de remplissage de la cuve. Utilisez les raccords adaptés au type de réseau utilisé. L'électrovanne ESM86 possède des raccords taraudés (femelle) en 1" (26/34). Raccordez ensuite la prise d'alimentation sur la prise gigogne du flotteur.
![](https://www.jetly.com/media/cms/guide_kito/FIG7-Jetly.jpg)
7. Installation du filtre à cartouches:
C’est le dernier élément de l’installation, il s’installe après le réservoir à vessie. Le modèle de filtre est différent selon la version de KIT’O.
![](https://www.jetly.com/media/cms/guide_kito/kito-filtre-hydra-90-micron-jetly.jpg)

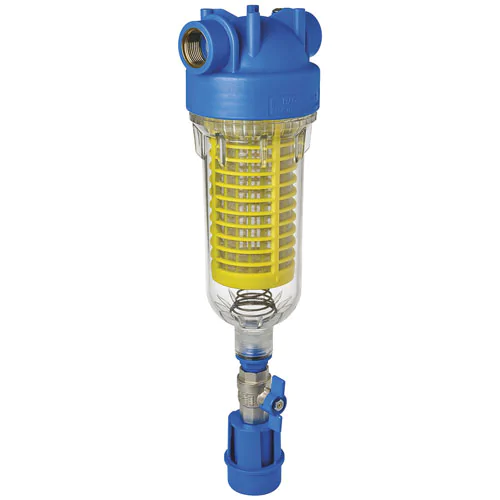

Filtre avec cartouche RAH (version Jardin)
Utilisé dans le cas d'alimentation de robinets extérieurs seuls. La vanne de purge permet de chasser les dépôts accumulés dans le bol de filtration. Il est conseillé d'installer des vannes 1/4 de tour avant et après le filtre pour faciliter les opérations de vidange, nettoyage et/ou remplacement de la cartouche
![](https://www.jetly.com/media/cms/guide_kito/kito-filtre-hydra-trio-cb-jetly_.jpg)

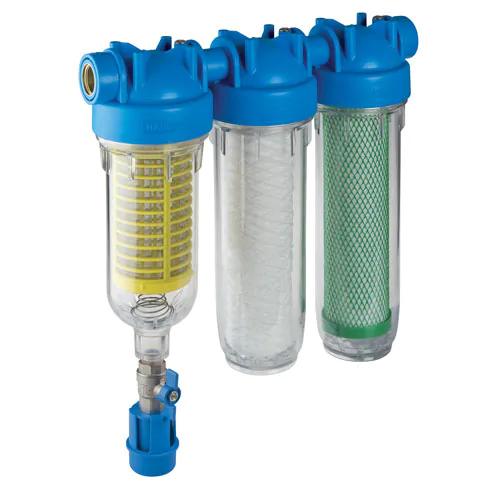

Filtre avec cartouche CB (version Habitat)
Utilisé dans le cas d'alimentation des appareils de l'habitation (WC et machine à laver). La vanne de purge permet de chasser les dépôts accumulés dans le bol de filtration. Il est conseillé d'installer des vannes 1/4 de tour avant et après le filtre pour faciliter les opérations de vidange, nettoyage et/ou remplacement de la cartouche
Pour se conformer aux impératifs liés à la réglementation encadrant la récupération pluviale, la cuve dans laquelle le KITO est installé doit répondre aux éléments techniques suivants :
- L'équipement de la cuve doit répondre au principe de disconnexion de type AB
- La cuve doit être munie d'un trop-plein
- Le raccordement du réseau de ville doit se faire au dessus du niveau maxi. de l'eau dans la cuve
- En tout état de cause, la garde d'air, entre le niveau d'eau maxi. et l'arrivée du réseau de ville ne devra jamais être inférieure à 20mm
