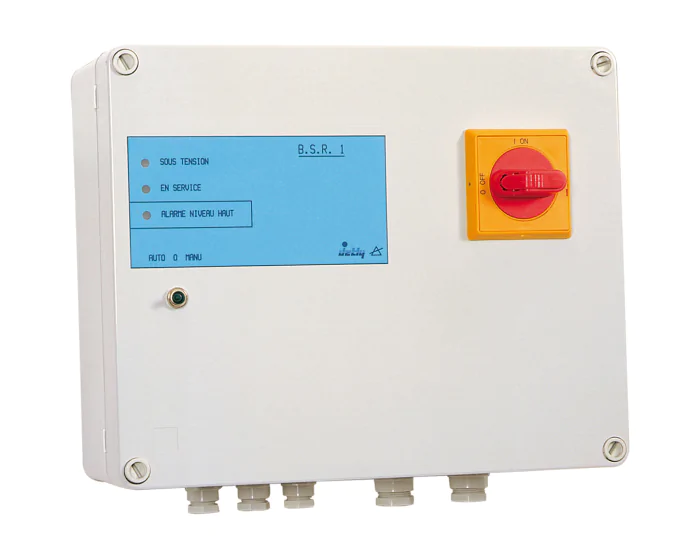

BSR-1 - Coffret de commande pour 1 pompe de relevage

Coffret de commande, d'alarme et de protection d'une installation simple pompede relevage. Equipé avec disjoncteur magneto-thermique, sectionneur. Fonctionneavec 1 ou 2 flotteurs de niveau + 1 flotteur alarme de niveau.
Configurer vos produits
Voir toutes les configurations
Réf.
CONF474100
997,00 € 1 196,40 € (Prix net) 997,00 € 1 196,40 € (Prix indicatif)
Disponible selon configuration

Documentation

Details

Un coffret électromécanique pour pompe de relevage



Fabricant Français de coffrets électromécaniques et d’armoires « sur-mesure »  pour la commande et la protection des applications de pompage, IN-AUTOMATISME développe des solutions adaptées aux exigences du marché de JETLY depuis de nombreuses années. Le BSR 1 pilote les installations équipées d’une seule pompe.



Gestion par flotteurs de niveaux



Le BSR1 est un coffret dédié aux applications de relevage. Equipé de disjoncteurs magnétothermiques calibrés, il couvre les gammes de pompes en monophasé de 6,3A à 18A et en triphasé de 2,5A à 10A.



Des bornes ipsotherm permettent, lorsque les pompes en sont équipées, de surveiller la température interne du moteur.



Son mode de commande est extrêmement simple à configurer :




  • Commande par flotteur unique « grand débattement » (type BIP-STOP, MICROSTART ou TM-RED )

  • Commande par double-flotteurs pour définir précisément les niveaux de mise en route et d’arrêt de la pompe (type IFB ou IFB court)



Le coffret intègre une alarme sonore ainsi que 2 contacts de report défaut qui se déclenchent en cas de disjonction ou absence d’alimentation pour l’un, et d’un niveau « anormalement » haut pour l’autre.  Pour ce faire,  Il est nécessaire de raccorder en option un flotteur d’alarme complémentaire.



Info JETLY : Ce coffret n’est pas compatible avec les pompes munies d’un flotteur intégré.



Comment choisir mon coffret de relevage'



1 ou 2 pompes ' monophasé ou bi-tension ' Flotteurs ou capteur de pression ' Installation intérieure ou extérieure ' Electronique ou électro-mécanique ' Nous répondons à toutes ces questions dans « comment choisir mon coffret de relevage »



Idée JETLY : Le BSR 1 existe aussi en version double-pompes, pour les installations avec pompe de secours : le BSR2


Plus d’information

Plus d’information
Accessoires de postes/stations Coffrets de Gestion
Coffrets de cmde et armoires Coffrets de gestion 1 pompe
Compatibilité avec les pompes Monophasées 230V
Dim. embal L x l x H (en mm) 378x296x160
Matière Plast renf
Fonction du coffret Armoire de commande 1 pompe
Poids avec emballage (en Kg) 3.6
Intensité maximum (A) 10
Indice de protection IP45

Toutes les configurations

Produit Référence P.U HT Disponibilité
BSR-1 M 6,3/10A - Coffret de commande pour 1 pompe de relevage 474100 997,00 €
Disponible expédition sous 2 à 3 jours
BSR-1 M 9/14A - Coffret de commande pour 1 pompe de relevage 474101 997,00 €
Disponible expédition sous 2 à 3 jours
BSR-1 M 13/18A - Coffret de commande pour 1 pompe de relevage 474102 997,00 €
Disponible expédition sous 2 à 3 jours
BSR-1 T 2,5/4A - Coffret de commande pour 1 pompe de relevage 474105 997,00 €
Disponible expédition sous 2 à 3 jours
BSR-1 T 4/6A - Coffret de commande pour 1 pompe de relevage 474106 997,00 €
Disponible expédition sous 2 à 3 jours
BSR-1 T 6,3/10A - Coffret de commande pour 1 pompe de relevage 474107 997,00 €
Disponible expédition sous 2 à 3 jours
