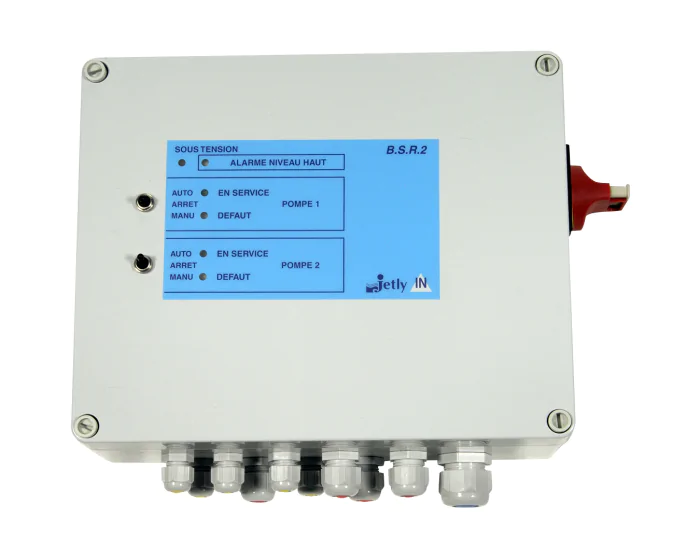

BSR-2 - Coffret de commande pour 2 pompes de relevage
Coffret de commande, d'alarme et de protection d'une installation double pompes de relevage. Equipé avec disjoncteur magneto-thermique, sectionneur. Fonctionne avec 1 ou 2 flotteurs de niveau + 1 flotteur alarme de niveau.
Documentation
Details
Un coffret électromécanique pour postes de relevage
Fabricant Français de coffrets électromécaniques et darmoires « sur-mesure » pour la commande et la protection des applications de pompage, IN-AUTOMATISME développe des solutions adaptées aux exigences du marché de JETLY depuis de nombreuses années. Le BSR 2 pilote les installations équipées de 2 pompes.
Gestion de la pompe de secours
Le BSR2 est un coffret dédié aux applications de relevage équipées de 2 pompes, de 3 flotteurs de niveau de type IFB (ou équivalent) et dun flotteur alarme de type MICROSTART (ou équivalent)
Info JETLY : Dans les applications de relevage et dévacuation deau il est toujours fortement conseillé dinstaller 2 pompes. Lalternance gérée par le coffret BSR 2 permet de limiter la fréquence de démarrage et de bénéficier dune pompe de secours en cas de panne ou dopération de maintenance sur 1 pompe.
Equipé de disjoncteurs magnétothermiques, il couvre les gammes de pompes en monophasé de 4A à 14A et en triphasé de 1,6A à 14A.
Des bornes ipsotherm permettent, lorsque les pompes en sont équipées, de surveiller la température interne des moteurs.
Ce coffret gère les fonctionnalités suivantes :
- Alternance de démarrage à chaque cycle
- Mise en route parallèle des 2 pompes en cas de fort débit
- Report sur 2e pompe en cas de blocage ou disjonction sur la 1ère
Le coffret intègre une alarme sonore ainsi que 2 contacts de report défaut qui se déclenchent en cas de disjonction ou absence dalimentation pour lun, et dun niveau « anormalement » haut pour lautre.
Comment choisir mon coffret de relevage'
1 ou 2 pompes ' monophasé ou bi-tension ' Flotteurs ou capteur de pression ' Installation intérieure ou extérieure ' Electronique ou électro-mécanique ' Nous répondons à toutes ces questions dans « comment choisir mon coffret de relevage »
Idée JETLY : Le BSR 2 existe en version « sous-enveloppe » avec socle pour les installations en extérieur : BSR 2 + ENV + SOCLE
Plus d’information
| Coffrets de commande et armoires | Coffrets de gestion 2 pompes |
|---|---|
| Dimensions emballage L x l x H (mm) | 376x294x156 |
| Fonction du coffret | Armoire de commande 2 pompes |
| Poids avec emballage (kg) | 4.5 |
| Intensité maximum (A) | 6 |
| Indice de protection | IP54 |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| BSR 2 T - 4/6,3A - Commande et protection de 2 pompes de relevage | 474206 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 T - 1,6/2,5A - Commande et protection de 2 pompes de relevage | 474204 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 T - 6,3/10A - Commande et protection de 2 pompes de relevage | 474207 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 T - 2,5/4A - Commande et protection de 2 pompes de relevage | 474205 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 T - 9/14A - Commande et protection de 2 pompes de relevage | 474208 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR-2 M 4/6,3A - Coffret de commande pour 2 pompes de relevage | 474199 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 M - 6,3/10A - Commande et protection de 2 pompes de relevage | 474200 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
|
| BSR 2 M - 9/14A - Commande et protection de 2 pompes de relevage | 474201 | 1 581,00 € |
Disponible
expédition sous 2 à 3 jours
|
