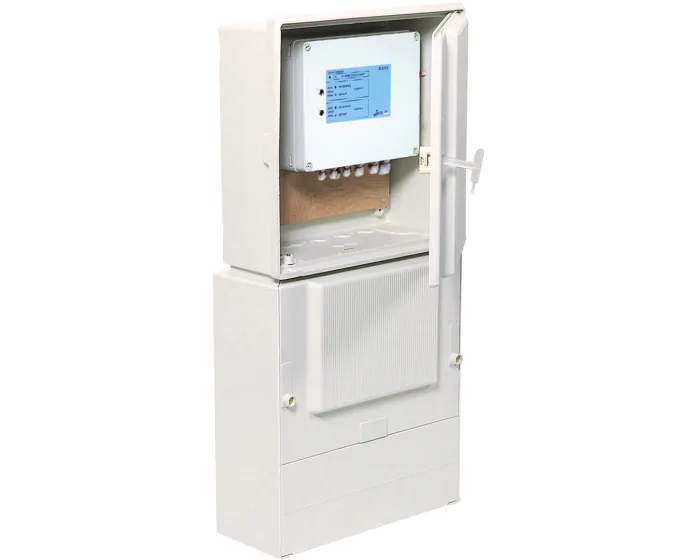

BSR-2+ENVELOPPE/SOCLE - Coffret pour installation en extérieur
Coffret de commande double-pompes avec enveloppe polyster et socle pour installation en extérieur. Equipé avec disjoncteur magneto-thermique, sectionneur. Fonctionne avec 1 ou 2 flotteurs de niveau + 1 flotteur alarme de niveau.
Documentation
Details
Un coffret électromécanique pour postes de relevage
Fabricant Français de coffrets électromécaniques et darmoires « sur-mesure » pour la commande et la protection des applications de pompage, IN-AUTOMATISME développe des solutions adaptées aux exigences du marché de JETLY depuis de nombreuses années. Le BSR 2 pilote les installations équipées de 2 pompes.
Gestion de la pompe de secours
Le BSR2 est un coffret dédié aux applications de relevage équipées de 2 pompes, de 3 flotteurs de niveau de type IFB (ou équivalent) et dun flotteur alarme de type MICROSTART (ou équivalent)
Info JETLY : Dans les applications de relevage et dévacuation deau il est toujours fortement conseillé dinstaller 2 pompes. Lalternance gérée par le coffret BSR 2 permet de limiter la fréquence de démarrage et de bénéficier dune pompe de secours en cas de panne ou dopération de maintenance sur 1 pompe.
Equipé de disjoncteurs magnétothermiques, il couvre les gammes de pompes en monophasé de 4A à 14A et en triphasé de 1,6A à 14A.
Des bornes ipsotherm permettent, lorsque les pompes en sont équipées, de surveiller la température interne des moteurs.
Ce coffret gère les fonctionnalités suivantes :
- Alternance de démarrage à chaque cycle
- Mise en route parallèle des 2 pompes en cas de fort débit
- Report sur 2e pompe en cas de blocage ou disjonction sur la 1ère
Le coffret intègre une alarme sonore ainsi que 2 contacts de report défaut qui se déclenchent en cas de disjonction ou absence dalimentation pour lun, et dun niveau « anormalement » haut pour lautre.
Comment choisir mon coffret de relevage'
1 ou 2 pompes ' monophasé ou bi-tension ' Flotteurs ou capteur de pression ' Installation intérieure ou extérieure ' Electronique ou électro-mécanique ' Nous répondons à toutes ces questions dans « comment choisir mon coffret de relevage »
Idée JETLY : Le BSR 2 existe en version « sous-enveloppe » avec socle pour les installations en extérieur : BSR 2 + ENV + SOCLE
Plus d’information
| Coffrets de commande et armoires | Coffrets de gestion 2 pompes |
|---|---|
| Dimensions emballage L x l x H (mm) | 532x231x1122 |
| Fonction du coffret | Armoire de commande 2 pompes |
| Plage de réglage relais thermique | 4 - 6.3 |
| Poids avec emballage (kg) | 34.0 |
| Tension d'alimentation | 1 x 230V |
| Intensité maximum (A) | 6 |
| Indice de protection | IP45 |
Toutes les configurations
| Produit | Référence | P.U HT | Disponibilité | |
|---|---|---|---|---|
| BSR-2M 4/6,3A+ENVELOPPE/SOCLE - Coffret pour installation en extérieur | 474210 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 M - 6,3/10A + ENVELOPPE et SOCLE - installation en extérieur | 474211 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 M - 9/14A + ENVELOPPE et SOCLE -installation en extérieurr | 474212 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 T - 1,6/2,5A + ENVELOPPE et SOCLE -installation en extérieurr | 474220 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 T - 2,5/4A + ENVELOPPE et SOCLE - installation en extérieur | 474221 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 T - 4/6,3A + ENVELOPPE et SOCLE -installation en extérieur | 474222 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 T - 9/14A + ENVELOPPE et SOCLE - installation en extérieur | 474223 | 2 620,00 € |
Disponible
expédition sous 32 à 33 jours
|
|
| BSR 2 T - 9/14A + ENVELOPPE et SOCLE -installation en extérieur | 474225 | 2 620,00 € |
Disponible
expédition sous 17 à 18 jours
|
