BSR2 M 9/14A + 2 Condo 31.5µF + ENVELOPPE et SOCLE - Usage extérieur

Un coffret électromécanique pour postes de relevage

Fabricant Français de coffrets électromécaniques et d'armoires « sur-mesure »  pour la commande et la protection des applications de pompage, IN-AUTOMATISME développe des solutions adaptées aux exigences du marché de JETLY depuis de nombreuses années. Le BSR 2 pilote les installations équipées de 2 pompes.

Gestion de la pompe de secours

Le BSR2 est un coffret dédié aux applications de relevage équipées de 2 pompes, de 3 flotteurs de niveau de type IFB (ou équivalent) et d'un flotteur alarme de type MICROSTART (ou équivalent)

Info JETLY : Dans les applications de relevage et d'évacuation d'eau il est toujours fortement conseillé d'installer 2 pompes. L'alternance gérée par le coffret BSR 2 permet de limiter la fréquence de démarrage et de bénéficier d'une pompe de secours en cas de panne ou d'opération de maintenance sur 1 pompe.

Equipé de disjoncteurs magnétothermiques, il couvre les gammes de pompes en monophasé de 4A à 14A et en triphasé de 1,6A à 14A.

Des bornes ipsotherm permettent, lorsque les pompes en sont équipées, de surveiller la température interne des moteurs.

Ce coffret gère les fonctionnalités suivantes :

• Alternance de démarrage à chaque cycle


• Mise en route parallèle des 2 pompes en cas de fort débit


• Report sur 2^e pompe en cas de blocage ou disjonction sur la 1^ère

Le coffret intègre une alarme sonore ainsi que 2 contacts de report défaut qui se déclenchent en cas de disjonction ou absence d'alimentation pour l'un, et d'un niveau « anormalement » haut pour l'autre.

Comment choisir mon coffret de relevage'

1 ou 2 pompes ' monophasé ou bi-tension ' Flotteurs ou capteur de pression ' Installation intérieure ou extérieure ' Electronique ou électro-mécanique ' Nous répondons à toutes ces questions dans « comment choisir mon coffret de relevage »

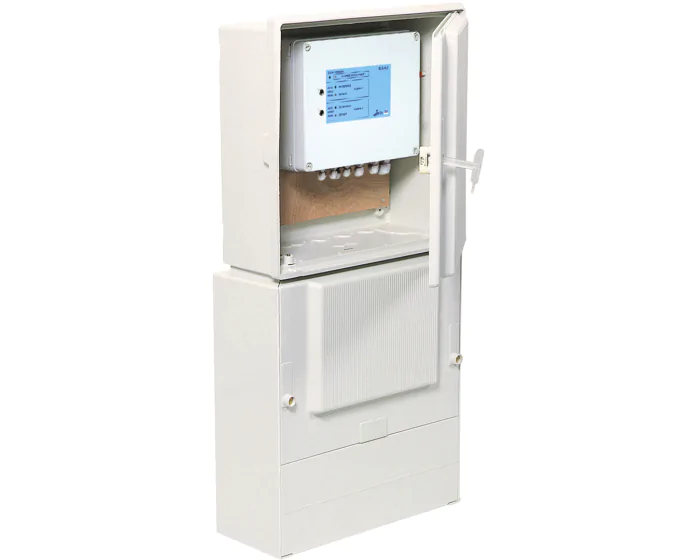

Idée JETLY : Le BSR 2 existe en version « sous-enveloppe » avec socle pour les installations en extérieur : BSR 2 + ENV + SOCLE
